Syrafast Schackel
Rostfri schackel av blankt syrafast A4 stål. Sprinten träs igenom bygelns ena ända och gängas fast i bygelns andra ände. Den rostfria sprintens ena ända är plattformad samt försedd med ett litet hål. Hela produkten är tillverkad av syrafast stål.

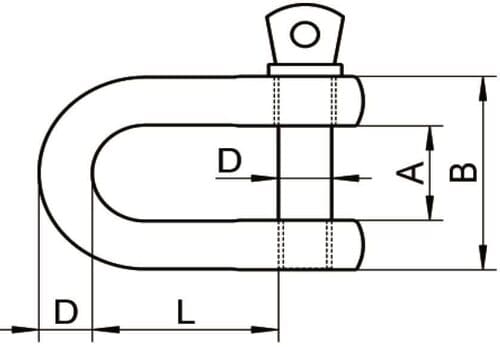

Dimensionerna som visas i skiss och tabellen kan variera lite mellan olika batcher. Måtten återfinns i tabellen.
Dimentionerna på Schackeln, en 4 mm schackel har D måttet som 4 mm. Teckenförklaring i bild.
| Dimension | D | A | L | B |
|---|
| Schackel 4 mm |
4 |
8 |
14 |
16 |
|---|
| Schackel 5 mm |
5 |
10 |
17 |
20 |
|---|
| Schackel 6 mm |
6 |
12 |
21 |
24 |
|---|
| Schackel 7 mm |
7 |
14 |
24 |
28 |
|---|
| Schackel 8 mm |
8 |
16 |
28 |
32 |
|---|
| Schackel 10 mm |
10 |
20 |
35 |
40 |
|---|
| Schackel 12 mm |
12 |
24 |
42 |
48 |
|---|
| Schackel 16 mm |
16 |
32 |
55 |
64 |
|---|
| |
Schakelns hållfasthet. Obeservera att schackeln ej är klassad och följer ej någon erkänd standard.
| Dimension | Sträckgräns | Brottgräns |
|---|
| Schackel 4 mm |
90 kg |
550 kg |
|---|
| Schackel 5 mm |
100 kg |
900 kg |
|---|
| Schackel 6 mm |
150 kg |
1300 kg |
|---|
| Schackel 7 mm |
200 kg |
1800 kg |
|---|
| Schackel 8 mm |
250 kg |
2400 kg |
|---|
| Schackel 10 mm |
500 kg |
3800 kg |
|---|
| Schackel 12 mm |
600 kg |
5550 kg |
|---|
| Schackel 16 mm |
1100 kg |
7600 kg |
|---|
| |
